气动降水设备工作原理

设备介绍 ：

气动降水设备是采用高压气体为动力，结合自动控制系统和***的气水置换器实现基坑降水的施工方法。气动降水设备由气源系统、自动控制系统和水气置换系统组成。气源系统包含螺杆空压机、储气罐和分气总成；自动控制系统包含传感器、自动控制箱和网络终端；水气置换系统包含进排气装置和置换器。

总的工作原理如下：

    螺杆空压机产生的高压气体经过管路存储到储气罐，经过分气总成分配到各个自动控制箱内，水气置换器置于井底，进气管和传感器与置换器相连。在液位模式下，整个系统将自动工作。

气动降水设备工作原理：

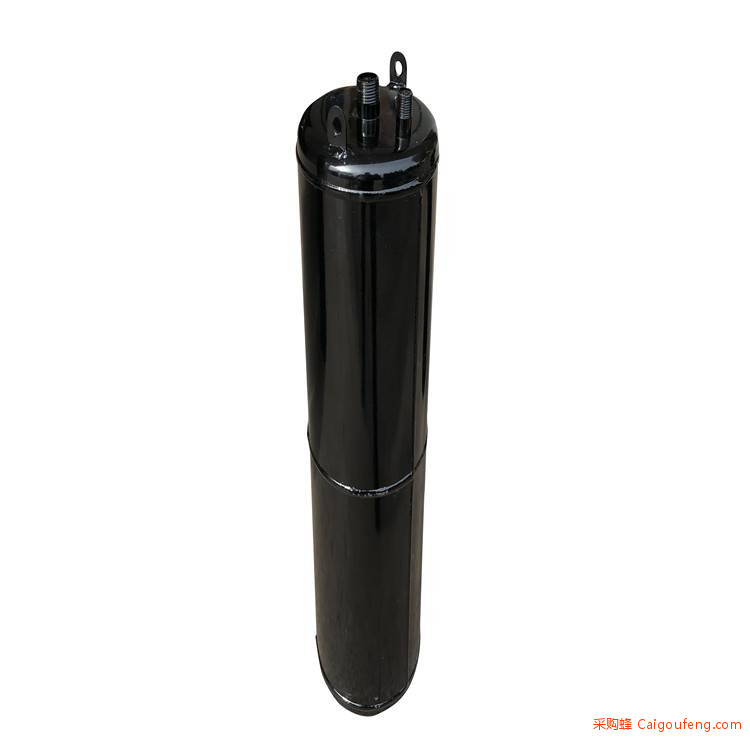

水气置换器工作原理：

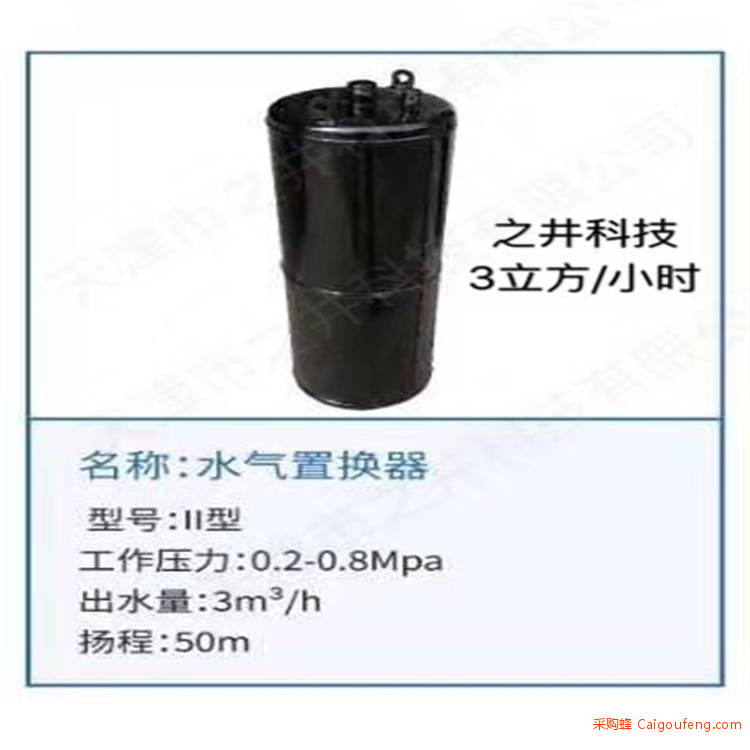

II型：有两个工作腔室，每一个腔室工作原理与I型置换器相同。通过控制系统使两个腔室交替工作，完成连续出水。

拼装型：有两个工作腔室。当置换器放入水中后，进水单向阀打开，水流入腔室，控制系统向水泵供气，进水单向阀受压关闭，出水单向阀打开，水受压流入出水管。泵体内的水出完以后，控制系统停止供气，出水单向阀关闭，腔室内的气体排出，进水单向阀打开，水流入腔室，以此循环，可连续出水。

气动降水设备

操作规程及注意事项

螺杆空气压缩机与气动控制箱的连接

1、螺杆空气压缩机和储气罐之间、储气罐和干燥机之间均采用高压钢丝管连接。

2、干燥机出气孔处安装4路分气阀门。

3、气动控制箱通过高压气管与分气阀门连接。

气动控制箱与置换器的连接

1、选择一根带传感器的气管线，将传感器卡在置换器的支架上，拧紧螺母。将传感器端的气管插在置换器的进气口上。另外一端的气管插进控制箱的出气快接插头上，数据接头插在对应的信号快接接头上。如果气管线长度不够，可选择适当长度的通用气管线连接。

2、气管和数据线要对应连接，数据接头连接时要轻轻旋紧。

3、置换器有单层和双层之分，单层置换器需要1根气管和1根数据线，双层置换器需要2根气管和1根数据线。

螺杆空气压缩机操作

1、检查油气分离器中润滑油的容量，油位计中油面处于上限和下限中间为宜。

2、检查供气管路是否疏通，所有螺栓，接头是否紧固。

3、试机时，应从进气口内加入适量润滑油,并用手转动数转或者点动几下,以防止启动时压缩机内失油烧毁,特别注意不要让异物掉入机体内,以免损坏压缩机。

4、开机：合上电源开关，接通电源，观察操作面板上是否有异常显示，相序是否正确，若有异常显示应立即断电，故障处理后方可投入使用，本机有逆相保护，电机严禁反转。

5、启动：按控制面版上的“启动”（ON）键，压缩机按设定模式开始运转。此时应观察显示面板上的各种参数是否正常，（压力不超过0.80MPa、排气温度不超过105℃），是否有异常声音，是否有漏油情况，如有必须立即停机检查。

6、停机：按控制面版上的“停机”（OFF）键，压缩机开始泄载一段时间后，才会停机，不立即停机是正常现象。

7、若空气压缩机出现特殊异常情况，可按下紧急停车按钮，如需再重新启动要在2分钟之后。

8、严禁带负荷启动，否则因启动电流过大而损坏电器元件。

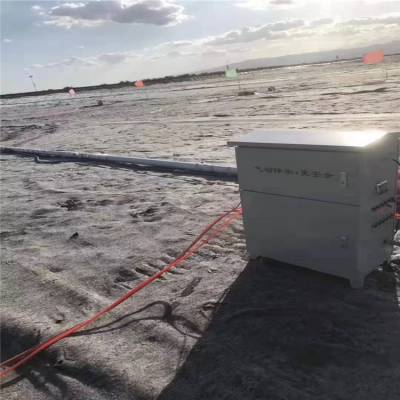

气动控制箱操作

1、从进电孔接入220V电源，接电时要将保护零线接好。

2、从进气孔接入高压气体，气体压力为0.3-0.8MPa。

3、打开电源，按下开关按钮，电源指示灯亮。

4、调节每个压力阀，使其达到工作压力。工作压力=所需扬程/100+0.2，单位为MPa。以压力表读数为准。所需扬程=垂直距离+水平距离/10，单位为m。

5、在面板上选择【单控】/【双控】/【时间】/【液位】。

6、点击【启动】按钮，对应的降水井开始抽水，点击【停止】，抽水停止。

注意事项

1、螺杆空气压缩机应设置防雨防晒棚。

2、螺杆空气压缩机工作时注意通风良好

3、气动控制箱为用电设备，应接入开关箱。

4、在移动气动控制箱时，应断电和断气。

5、进气压力不得大于0.8MPa。

6、调节气压时，应先将调压阀盖拔出，然后左右旋转，调节气压。

7、压力调至工作压力即可，过高或过低将影响使用。

8、应定期将储气罐底阀打开放水，一天2-4次。如标有自动放水则不用。

9、放水时，如果设备还在工作，应慢慢打开底阀。

10、要将主气管拆掉时，应将主气罐上的阀门关掉，将气动控制箱内储气罐的底阀打开，将高压气体排出，再拆掉主气管。

11、置换器下放至井底以上1m，避免长期抽水将置换器淤死。

12、防水接头对接时应旋紧，不用时将盖子盖好。

13、在零度以下使用本产品时，应将高压气体进行干燥处理后进入气动控制箱。
